NIMC自主PLC型运动控制器

自主研发的PLC型NIMC2000一体化运动控制器,集控制面板HMI、PLC、运动控制器于一体,支持NIMCS2000软件控制,同时支持CANopen 485 EtherCAT等多种总线控制,功能强大

  ·支持EtherCAT主站、MODBUS、CANopen等总线接口

  ·支持使用PLC编程的运动控制功能,调试、编程简单方便

  ·内置数字I/O


NIMC2000集成自主PLC型一体化运动控制器

NIMC2000是立迈胜公司最新推出的新一代创新型一体化
运动控制器,结合现代控制技术在工业设计中的理念,NIMC2000创造性地将工业控制面板HMI与NIMCS2000自主PLC控制平台、PLC功能、运动控制(motion control)功能整合在同一硬件设备中。该控制器支持类似智能手机的典型功能,如翻页、滚动、旋转物体、点击等,优异的用户体验为现代工业应用提供了全新的控制器设计概念。


NIMC2000具有EtherCAT主站、MODBUS、CANopen等多种现代工业现场总线接口、支持标准的分布式I/O,可根据客户需要扩展,性能强大的ARM Cortex A8处理器支持复杂的数据处理、实时计算,适用于现代工业中复杂、多变、以及苛刻的用户需求,为您提供可扩展、简洁、经济而且先进的解决方案。

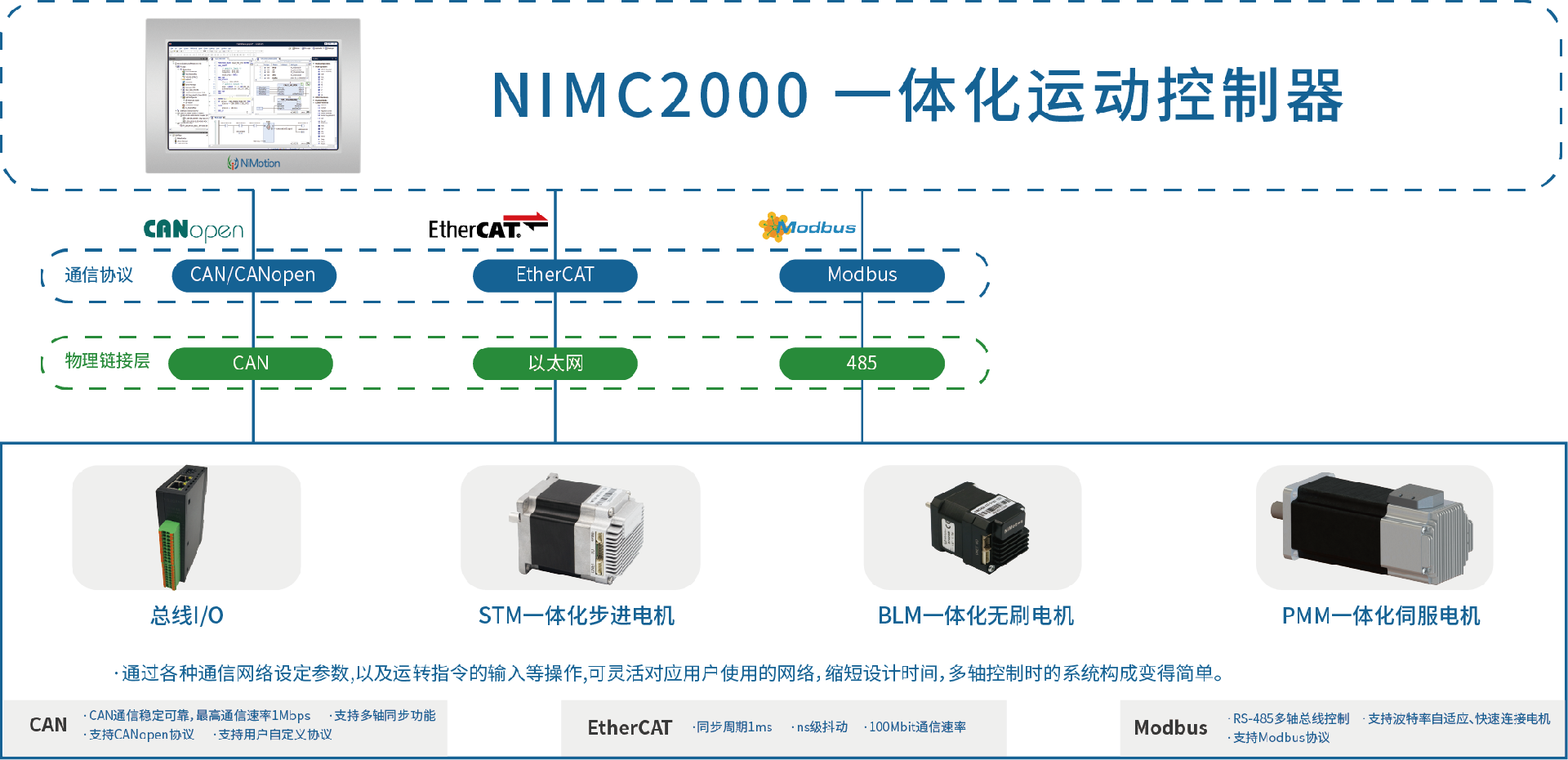

NIMC2000结构图






NIMC2000应用

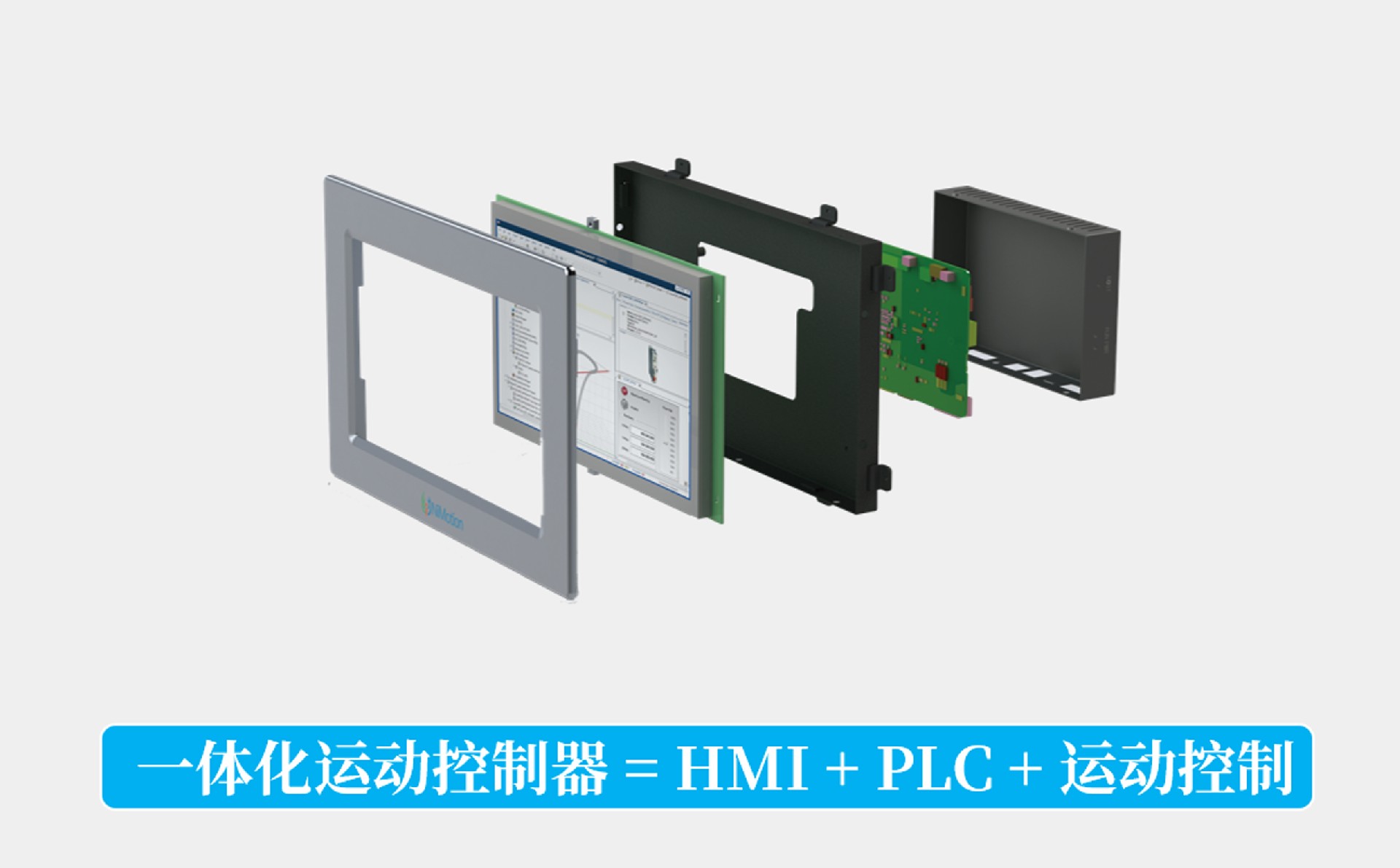

NIMC2000 一体化控制器

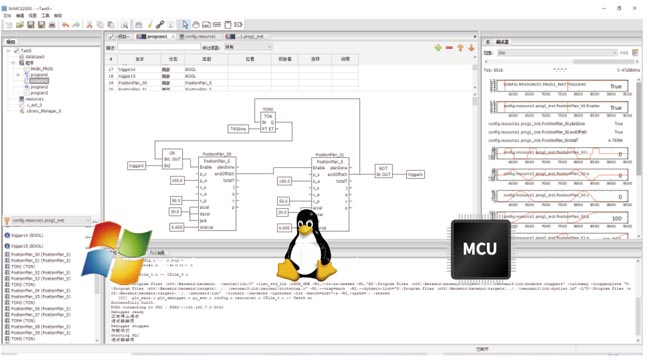

NIMCS2000控制软件

  ·本软件开发环境是基于IEC61131国际标准的PLC编程环境,支持WINDOWS、LINUX和定制的嵌入式控制器。运行在我公司自主研发的NIMC2000系列控制器上非常稳定。


NIMC2000产品优势

  ·具有EtherCAT、MODBUS、CANopen总线接口,支持标准PLC的五种编程语言,简单易用
  ·支持使用PLC编程的运动控制功能,调试、编程简单方便
  ·可同时支持多种总线扩展功能
  ·NIMCS2000控制软件,支持多轴CNC,电子齿轮,电子凸轮,多种机器人运动控制库等

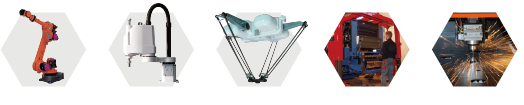

NIMC2000运动控制器应用案例

NIMC2000运动控制器可用于各种需要进行运动控制、逻辑控制的设备,如:多轴机器人控制、SCARA机械手、 Parallel并联机器人、Gantry龙门式工作台、激光切割机等


运动控制器


硬件 显示屏
  ·外形尺寸: 292 × 194 × 52mm

  ·显示尺寸: 10.1" TFT
  ·分辨率: 1024 × 600
  ·格式 :    16:9
  ·触控类型: 电阻式

  系统  通讯

  ·处理器:  ARM Cortex-A8 800MHz 256KB L2 cache
  ·操作系统: linux
  ·内存: 512M
  ·闪存: 8G eMMC,SD-CARD slot
  ·实时时钟: 是 (电池供电)
  ·控制软件: NIMCS2000 Soft PLC, WebVisu
  ·编程语言: IEC 61131-3(IL,LD,FBD,SFC,ST)

  ·通讯接口: 1 x Ethernet 100M, 1 x RS232, 1 x RS485(隔离),
                   2 x CAN(隔离),2 x USB 2.0
  ·现场总线: CANopen,Modbus, EtherCAT
  ·集成I/O:   6 x 隔离DI      2 x 隔离DO  晶体管开漏输出,最大100mA
  电源  环境

  ·输入电源: 24VDC (18~36VDC),最大1.0A
  ·额定功耗: 20W

  ·操作环境条件: 0~60 ℃, 5~85% 相对湿度,非冷凝
  ·存储环境条件: -20~70 ℃, 5~85% 相对湿度,非冷凝


NIMC2000N运动控制器功能特点



·支持IEC61131-3标准的5种编程语言(指令表IL、结构化文本ST、梯形图LD、功能块图FBD、顺序功能图SFC)

·自主PLC为编译型PLC,PLC程序编译成可执行的二进制代码后再下载到控制器运行,执行效率非常高

·支持多种现场总线:Modbus-RTU主站、从站; Modbus-TCP主站、从站;CANopen主站;EtherCAT主站

·支持符合PLCopen标准的轻量级单轴运动控制库、标准单轴运动控制库,支持电子齿轮、电子凸轮

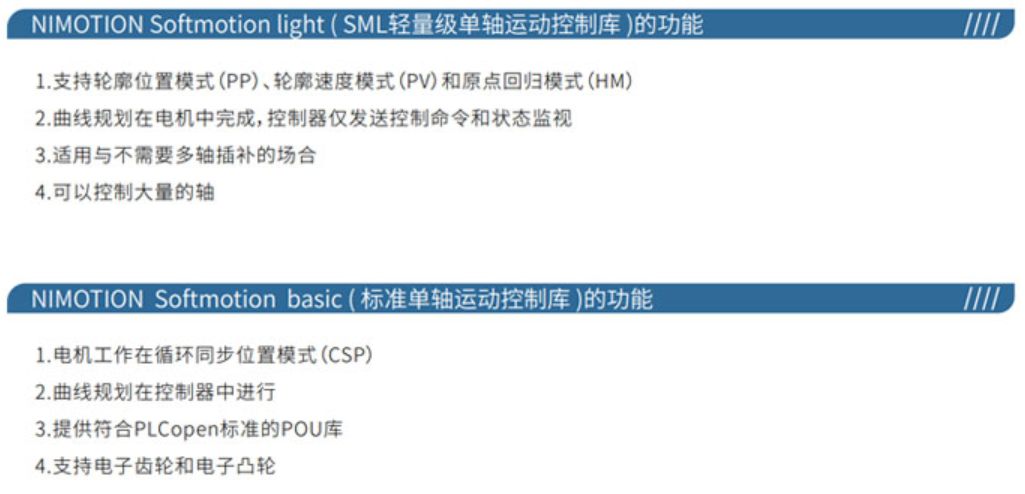

运动控制库功能
