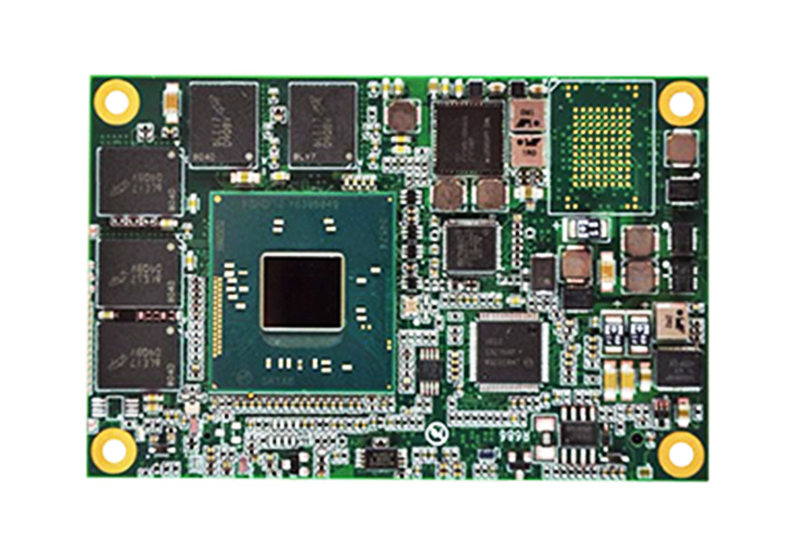

EM-3845工控主板高性能、低功耗、使用寿命长等优点,该运动控制器主板支持串行控制台功能,运动控制器主板
  ·COM Express®COM.0R2.1Type10模块
  ·单、双或四核Intel®Atom™或Celeron®处理器
  ·3PCIExpressx1GEN2(AB):lanes0/1/2

  ·GPU性能:  Intel®HDGrahics(Gen7)




EM-3845是采用Intel®Atom™E3800系列处理器(SoC),充分考虑应用环境,综合多种措施而设计的一款能够在各种应用环境中安全稳定、高效运行的COM Express®COM.0R2.1Type10模块。具有高性能、低功耗、使用寿命长等优点。

EM-3845板贴4GDDR3内存,在板包含千兆网口、USB3.0端口、USB2.0端口、SATA端口、SMBus、I2C总线。支持串行控制台功能,CMOS数据直接保存在SPIFlash中,系统可无电池工作,具有硬件监控及看门狗功能。


系统核心  扩展总线

  CPU: 单、双或四核Intel®Atom™或Celeron®处理器

  •  Atom™E38451.91GHz               10W(4C/1333)
  •  Atom™E38271.75GHz             8W(2C/1333)
  • Celeron®J19002.0/2.42(Burst)GHz10W(4C/1333)

  Cache:
  • 2MBL2Cache:E3845
  • 1MBL2Cache:E3827
  内存: 板贴单通道4GDDR3L内存
  嵌入式BIOS:  具有CMOS备份的8MBSPIBIOS

  • 3PCIExpressx1GEN2(AB):lanes0/1/2
   (总共:PCIex4,板上GbE占用一个)

  • LPC总线,I2C总线








  显示   声卡

 GPU性能:  Intel®HDGrahics(Gen7)
  •   支持双显示屏独立显示
  •   支持DirectX11,OCL1.1,OGL ES Halt/2.0/1.1,OGL3.2
  •   视频硬解码功能,支持H.264,MPEG2,VC-1,WMV和VP8格式

  显示接口:
  •  LVDS: 双通道18/24-bitLVDS
  • HDMI: 支持HDMI显示
  • CRT: 支持显示

  集成:  Intel®HDAudio
  声卡解码:  在评估板EM-3845-评估板上






  网络  接口和存储


  类型:  Intel®i210LM(MAC/PHY)网络控制器
  接口: 10/100/1000GbE连接器











  Integrated in SOC:
  USB:       1x USB. 2.0/3.0    (USB0)
                  3x USB. 2.0      (USB1,2,3)
  SATA:      2x ports SATA 3Gb/s (SATA0, SATA1)
  eMMC:    optional soldered on module bootable eMMC flash
                 storage (8GB/16GB/32GB,support dependent on OS)
  RS485:   COM3 COM4
  Serial:     2x UART ports COM 1/2 (COM 1 supports console
                 redirection)
  SD:         optional SD signal support mulitplexed over GPIO
                 pins, support dependent on OS
  GPIO:     4x GPO and 4x GPI

  电源特性  工作温度

  Power Modes:  AT and ATX mode
  Standard Voltage Input:  ATX=12V±5%,5Vsb±5% or   AT=12V±5%
  Wide Voltage Input:  ATX =5~14V, 5Vsb±5% or AT = 5~14V
  Power Management:  ACPI 4.0 compliant, Smart Battery   support
  Power States:  Supports C1-C6,S0,S1,S4,S3,S5,S5 ECO mode
                         (Wake on USB S3/S4, WOL S3/S4/S5)
  ECO mode:  Supports deep S5 for 5Vsb power saving

  Power Modes:  AT and ATX mode
  Standard Voltage Input:  ATX=12V±5%,5Vsb±5% or   AT=12V±5%
  Wide Voltage Input:  ATX =5~14V, 5Vsb±5% or AT = 5~14V
  Power Management:  ACPI 4.0 compliant, Smart Battery support
  Power States:  Supports C1-C6,S0,S1,S4,S3,S5,S5 ECO mode
                          (Wake on USB S3/S4, WOL S3/S4/S5)
  ECO mode:  Supports deep S5 for 5Vsb power saving
  工作温度   环境
  工作温度:   -25°C to  75°C
  扩展温度:   -40°C   to   85°C

  Humidity:   5-90% RH operating, non-condensing 5-95% RH
                    storage(and operating with conformal coating).
  Shock and Vibration:  IEC 60068-2-64 and IEC-60068-2-27
                      MIL-STD-202F, Method 213B, Table
                      213-I, Condition A and Method 214A,
                      Table 214-I, Condition D
  Halt:  Thermal Stress, Vibration Stress, Thermal Shock and
           Combined Test

  规范标准   操作系统
  PICMG COM.0:        Rev 2.1 Type 10, mini size 84 x 55mm

  Standard Support:        Windows 7/8 32/64-bit, Windows10,
                                       Linux 32/64-bit
  Extended Support (BSP):  WES7/8, WEC7 32-bit, Linux, VxWorks
                                            32/64-bit

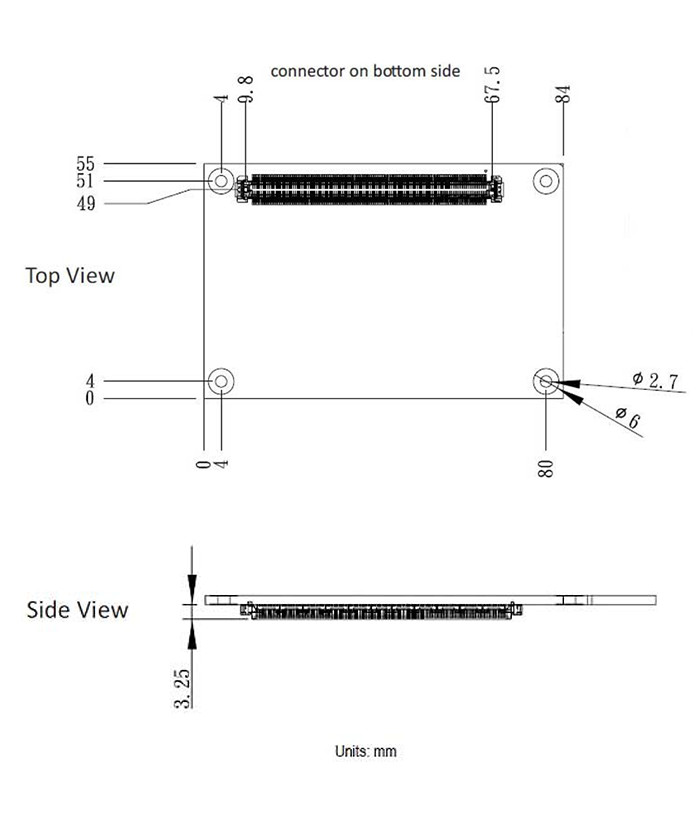

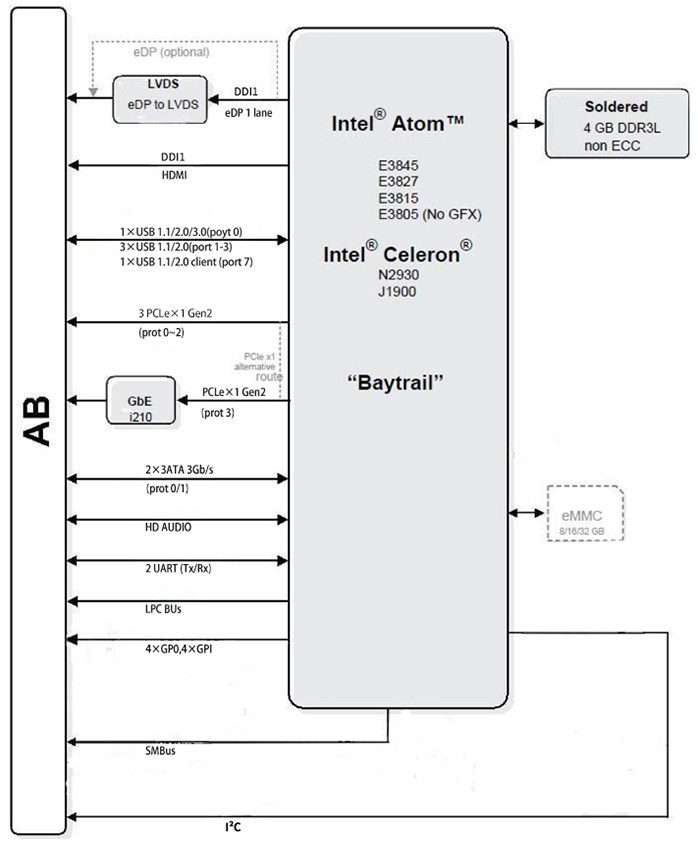

  功能框图  机械尺寸图

EM 3845-工控主板

EM 3845-工控主板
产品型号  产品描述
  EM-3845-1E
  1.91GHz CPU / 4G内存 / 4 RS232 串口 /4 USB 接口 / 1USB3.0 接口 /
  1 网络接口 / CRT、HDMI 和LVDS 显示接口/1 声卡 / 1 mSATA插座 /
  1 M.2插座 / -25±75°C

  EM-3845-2E
  1.91GHz CPU / 4G内存 / 4 RS232 串口 /4 USB 接口 / 1USB3.0 接口 /
  2 网络接口 / CRT、HDMI 和LVDS 显示接口/1 声卡 / 1 mSATA插座 /
  1 M.2插座 / -25±75°C
