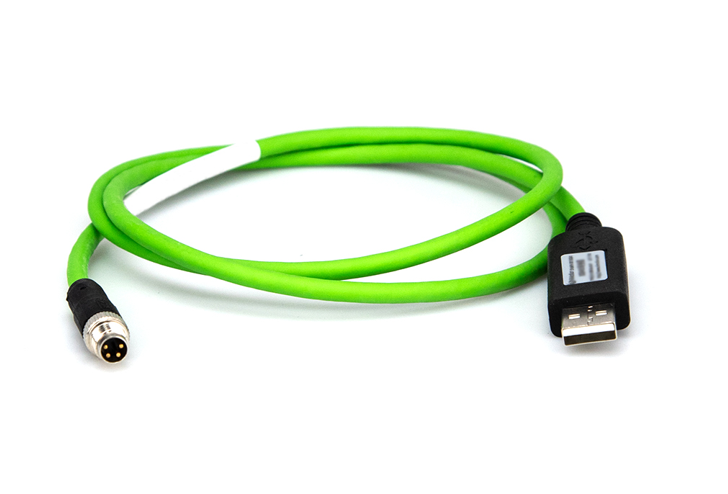

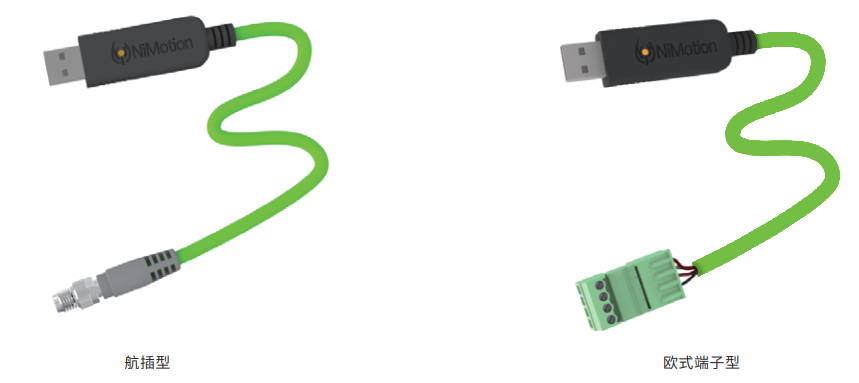

SCMUSB-485协议转换器

公司所生产的 USB485 协议转换器操作方法,该协议转换器具有轻便易携带、通信速率快、抗干扰能力强等特点, 广泛适用于工业自动化、楼宇
·速度:全速12Mbps

·兼容 5 V 或 3.3 V 电压,总线可连接 256 个节点

·提供Windows下API函数库



产品型号SCM-USB485A-LA (低速)SCM-USB485B-LA (高速)
物理特性模块尺寸68.3mmxl7.9mmx9.5mm
安装方式USB直插
外壳材料PE (内膜)、PVC (外膜)、铝箔层
外壳防护等级IP65
系统供电要求输入电压USB 供电,5VDC±0.25
电流<0.5A
电源波纹噪声<20mV
USB接口特性速度全速12Mbps
遵循规范符合USB2.0全速规范,兼容USB1.1
RS485接口特性通信速率通讯波特率在   300bps~1Mbps,1Mbps,500kbps,250kbps,125kbps,100kbps,50kbps,   40kbps,20kbps,9600bps, 4800bps,2400bps,1200bps, 600bps,300bps 可配置通讯波特率在   300bps~3Mbps 3Mbps,1.5Mbps,1Mbps, 500kbps,250kbps,125kbps,   100kbps,50kbps,40kbps, 20kbps,9600bps,4800bps, 2400bps,1200bps,600bps,   300bps可配置
遵循规范ANSI/TIA/EIA-485-A-1998 符合   ISO 8482:1987(E)规范
通信速率接口采用电气隔离,隔离电压: 3000Vrms@1min接口采用电气隔离,隔离电压: 5000Vrms@1min
终端匹配有源终端匹配电阻120Ω
RS485通信功能工作方式半双工全双工
负载能力每台转换器可允许连接256个设备
工作环境工作环境温度-40℃~85℃
工作相对湿度10%RH〜85%RH无凝结
储存环境温度 -40℃~85℃
储存相对湿度5%~95%,无凝结
海拔高度 -300m~3000m


插拔说明

上电之后 PWR 绿灯常亮, 且 TXD 黄灯和 RXD 红灯有约为 1 秒的闪烁时间,此时表示系统正在启
动, 待 TXD 和 RXD 闪烁停止之后方可操作。



USB 连接

USB485 接口卡的 USB 接口符合 USB2.0 全速协议规范,可以与具有 USB1.1 标准或 USB2.0 标准
的 PC 机连接通讯。
USB485 接口卡可通过随机附带的 USB 电缆直接连接 PC 的 USB 接口,由 PC 的 USB 接口向
USB485 接口卡提供+5V 电源,采用 USB 直接供电模式。
驱动、软件正常安装后,将设备插入 PC 的 USB 接口,即可在 PC 设备管理器中发现新的 USB485
设备:USB Serial Port,如无黄色叹号或问号即表示设备驱动正常, USB485 设备已与 PC 正常连接。



485 连接

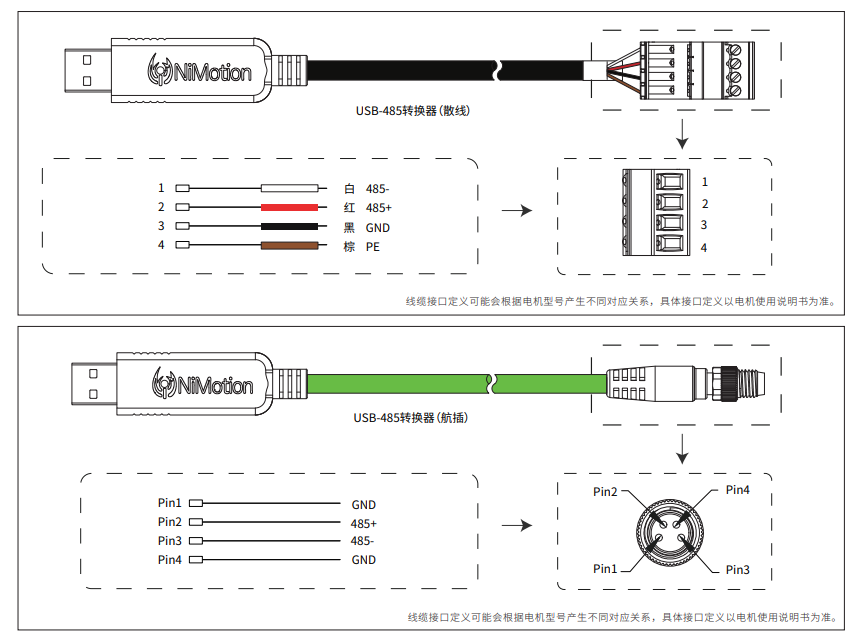

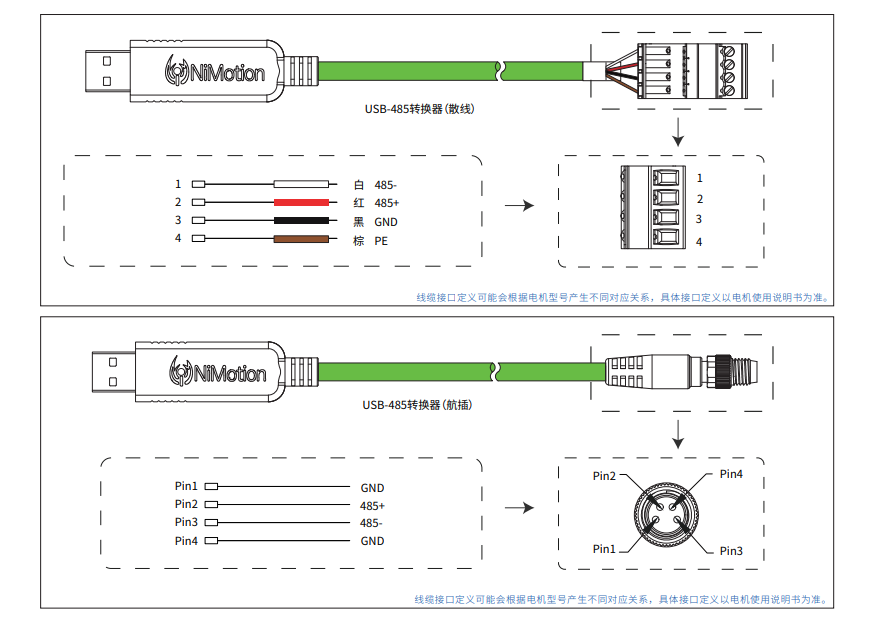

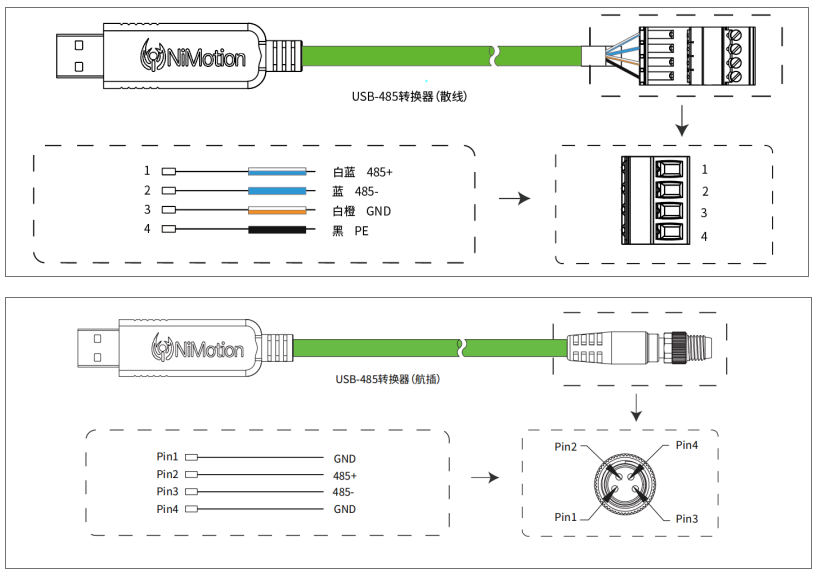

USB485 接入 485 总线连接方式如 2.5 中介绍,使用 NiMotion 公司的专用电缆 STX007,特性阻抗
120 欧, 22AWG, 4 芯转 3 芯的双绞线,将 485+连 485+, 485-连 485-,即可建立通信。

下面给出相应的组网方式:

一个发送器、一个接收器

本例中,匹配电阻位于电缆的发送器端。这允许发送器移动到远端之外的其它位置,并且允许在必要时将更多发送器增加至网络



一个发送器、多个接收器

本例中,使双绞线到接收器的距离尽量短是非常必要的。



两个收发器



多个收发器

使双绞线到接收器的距离尽量短非常必要。


故障分析





二次开发

本协议转换器支持用户的二次开发,使用更高的波特率实现 USB485 的通信功能。 如有需求请联系立迈胜公司技术支持,索要 FTD2XX 文件和高速 DLL 驱动文件。
