SCMUSB CAN/CANI-LB协议转换器

发布日期:2022-08-25 浏览次数:79

CAN CANI-LB协议转换器支持USB转CAN协议转换,提供USBCAN USBCANI通信协议转换方案。
· USB2.0
· 电气隔离
· 两种滤波方式
· 曲线绘制功能

· 二次开发

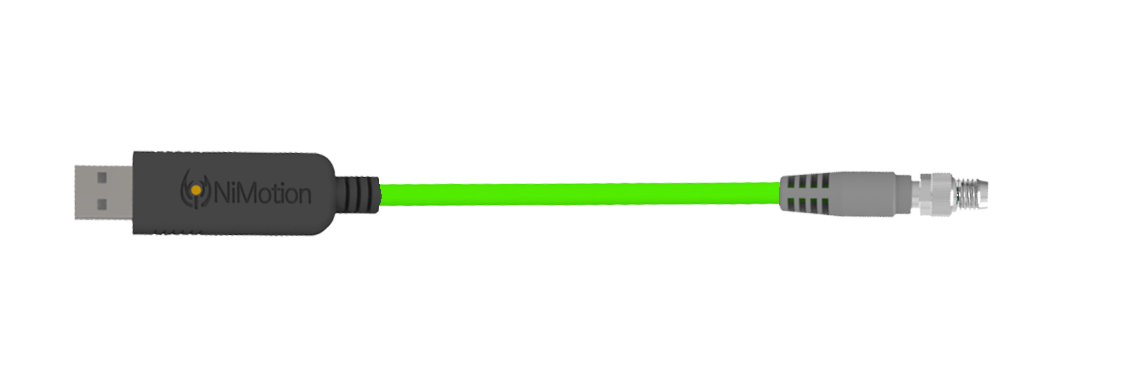

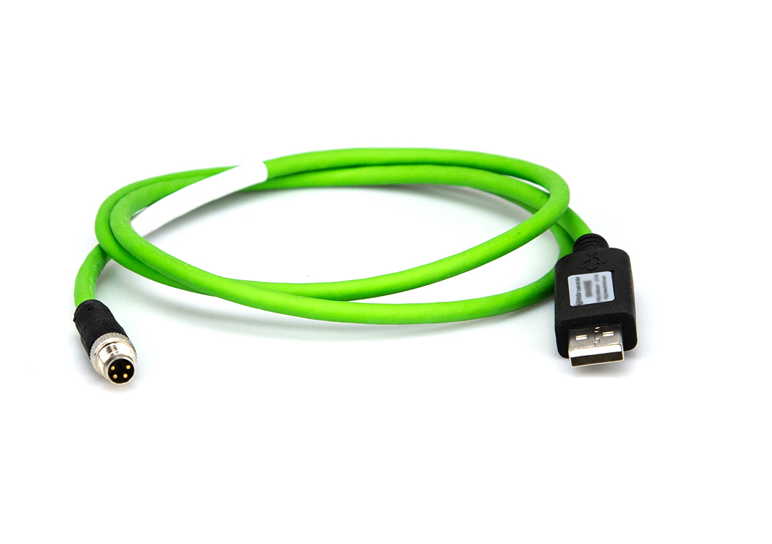

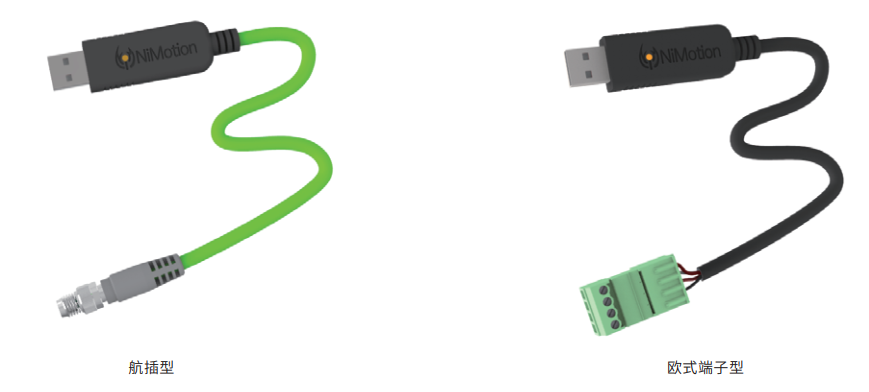

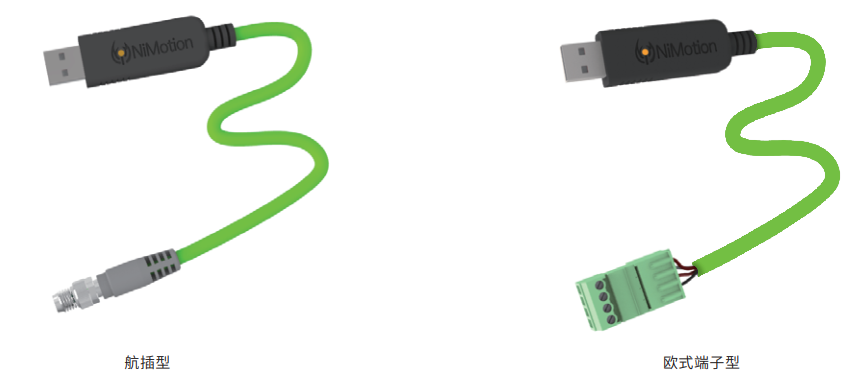

协议转换器具有轻便易携带、通信速率快、抗干扰能力强等特点, 广泛适用于工业自动化、楼宇安全防护、监控系统等行业。本款协议转换器分为航插型和欧式端子型。

・  产品型号SCM-USBCANI-LB(隔离)SCM-USBCANI-LC(隔离)SCM-USBCAN-LB(非隔离)
物理特性模块尺寸67.7mmxl7.9mmx9.7mm
安装方式USB直插
外壳材料PE (内膜)、PVC(外膜)、铝箔层
外壳防护等级IP65
系统供电要求输入电压USB 供电,5VDC±0.25
电流O.5A±2%
电源波纹噪声<20mV
USB接口特性速度全速12Mbps
遵循规范符合USB2.0全速规范,兼容USB1.1
数据帧间隔≥1ms
通信传输能力≥24000帧秒
CAN接口特性通信速率通讯波特率在5Kbps~1Mbps 1Mbps、800bps、500kbps、250kbps、125kbps、100kbps、50kbps、40kbps 可配置,默认1Mbps
遵循规范支持 CAN2.0A,CAN2.0B  符合ISO/DIS11898规范
电气隔离特性接口采用电气隔离,隔离电压:   2500 Vrms@1min接口采用电气隔离,隔离电压:   3000 Vrms@1min无隔离
数据格式支持标准数据帧、扩展数据帧、标准远程帧
终端匹配内置120Ω
CAN通信功能CAN通信诊断实时对CAN总线通信状态进行诊断,提供7项报警。
CAN总线监听产品可以设置为只听模式,在这种模式下,设备只是接收can总线上的数据,不向总线发送回应 数据包,适合于正在运行的系统中,截获总线数据进行分析。
波特率自动识别软件可以自动识别波特率,当用户在不知道总线波特率的时候,自动识别波特率功能会对用户有极大的帮助。
智能滤波功能智能滤波功能不再需要计算复杂的屏蔽码和验证码,只需简单的设置你需要过滤显示的
工作环境工作环境温度0℃~45℃
工作相对湿度10%RH〜85%RH无凝结
储存环境温度 -40℃~85℃
储存相对湿度5%~95%,无凝结
海拔高度-300m~3000m

CAN报警



CAN信号接口

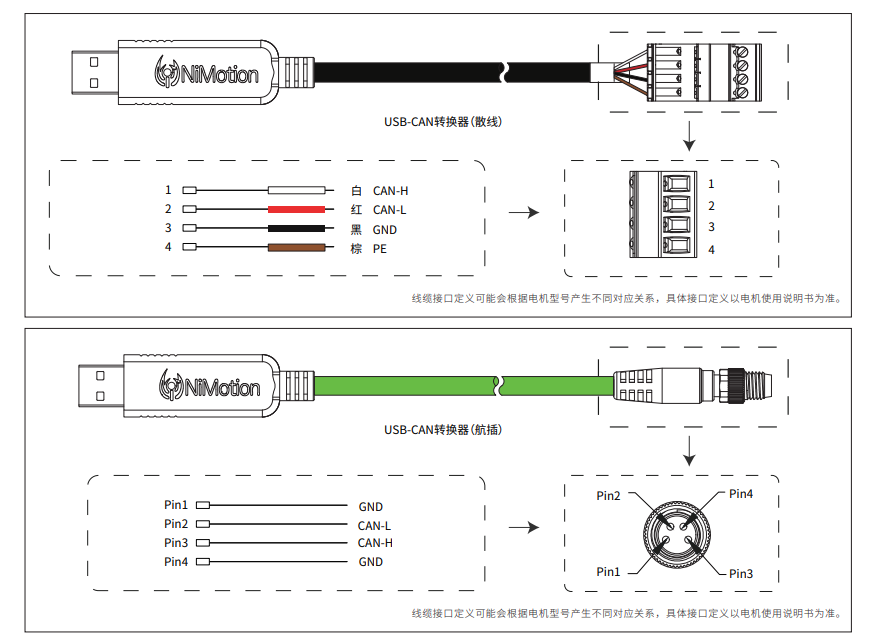

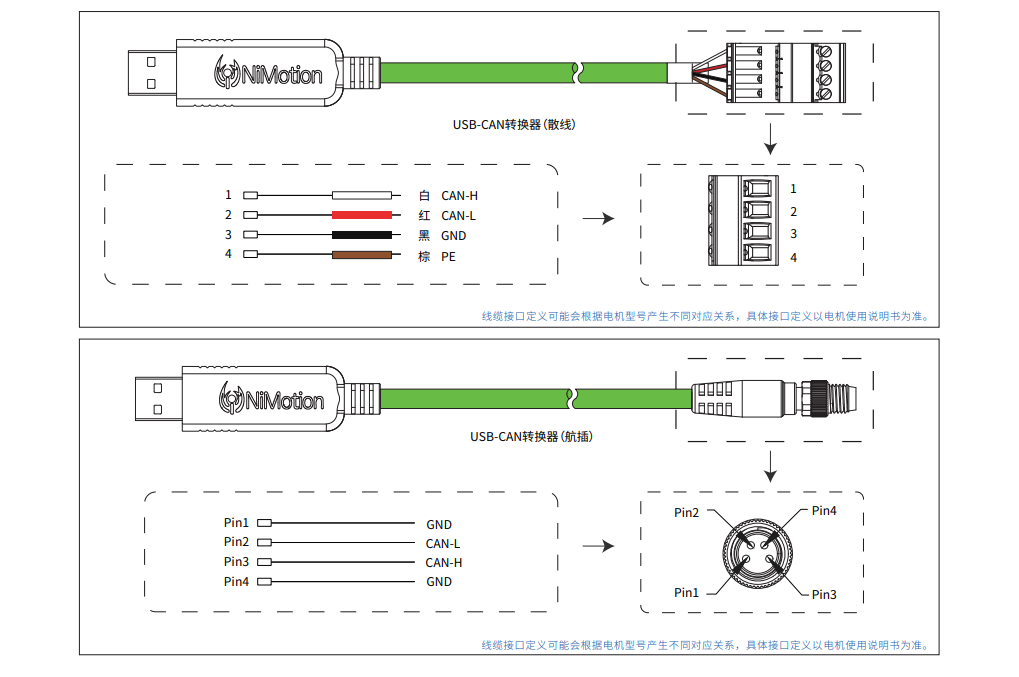

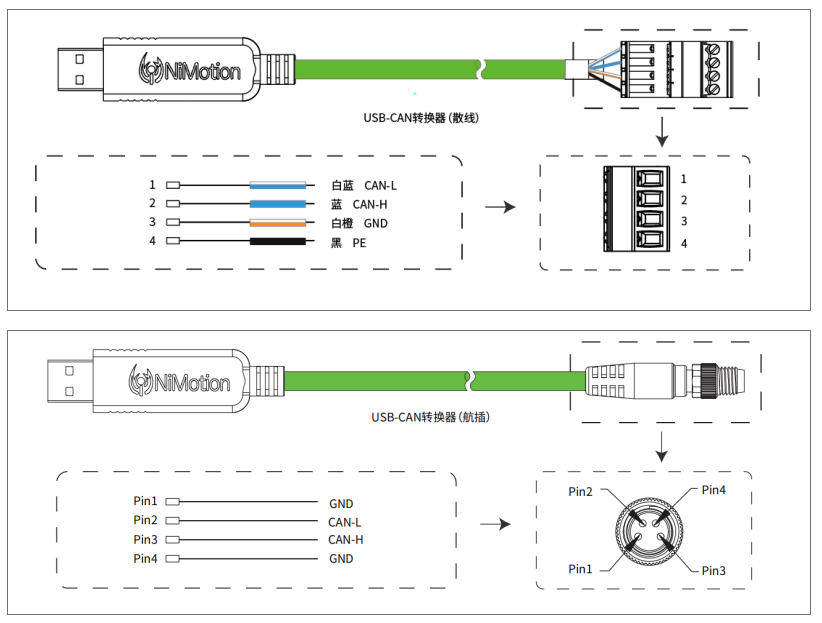

CAN通讯采用两种插头,一种欧式端子,一种航插接口。SCM-USBCAN(I)-L 型号为欧式端子,SCM-USBCAN(I)-L-LP型号转换器为航插端子,接线顺序如下图:


USB连接

· 符合 USB2.0 全速协议规范,兼容 USB1.1 或 USB2.0 标准。
·USB 直接供电模式: 可直接连接 PC 的 USB 接口,由 PC 的 USB 接口提供+5V 电源 。

线缆规范

· CAN通信线遵循ISO11898标准要求,采用特性阻抗为120Ω, 26AWG双绞屏蔽线,耐温80摄氏度,长度1米。

· 各类电缆布线、应分束、分槽布线,不同类的电缆发生交叉时电缆与电缆之间要成直角。
· 接地要求如下:
本产品采用USB供电, CAN通信口和USB电气隔离(仅限SCM-USBCANI-LB),短距离通信可只接CAN_H和CAN_L两根线即可正常通信;
PC端系统接地电阻≤4Ω;
PC端屏蔽地和CAN端口屏蔽接地点是通过金属外壳直接连接,现场可根据干扰程度确定是否用屏蔽电缆,如用屏蔽电缆,屏蔽地建议采用单端接地方式,根据现场情况,看PC端和CAN接口设备接地可靠方便程度选择一端可靠接地。

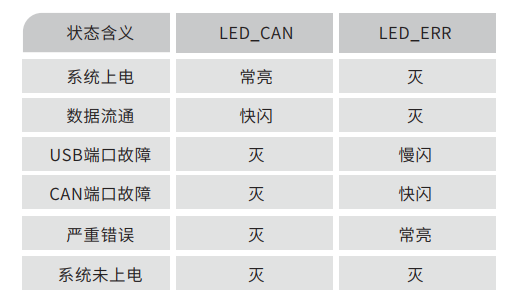

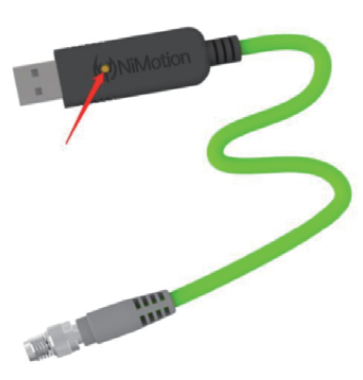

指示灯含义



· LED_CAN:通信状态指示灯,黄色
· LED_ERR:报警指示灯,红色

调试软件

收发数据

·NiMotion USBCAN CAN总线侦听软件,可以实现设备之间的通信;



·发送数据:调试软件提供基本操作和高级操作两种方式发送数据。



·接收数据:打开设备并启动 CAN 后软件自动接收 CAN 报文并显示到数据列表中


两种滤波方式



·通信转换器滤波,即只接收符合条件的报文。
·上位机滤波,即只显示符合条件的报文。


绘制曲线



·可以根据指定的报文解析规则进行报文解析并绘制曲线
·报文可以保存未周立功格式(.can)文件,使用周立功的CANPro软件打开进行报文分析


二次开发SDK

·提供转换器二次开发SDK,很方便的在自己的程序中使用转换器设备,SDK支持以下平台:
