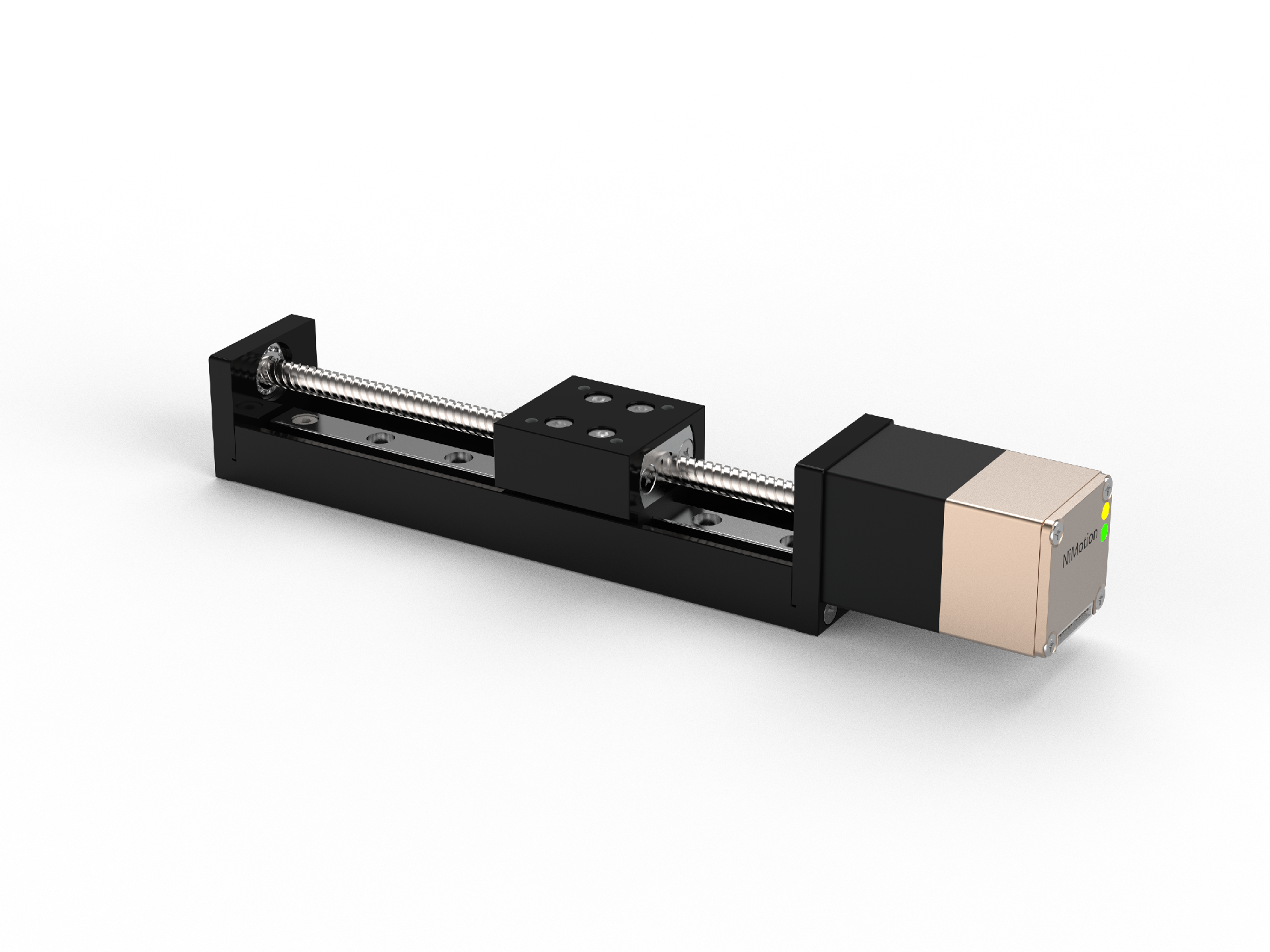

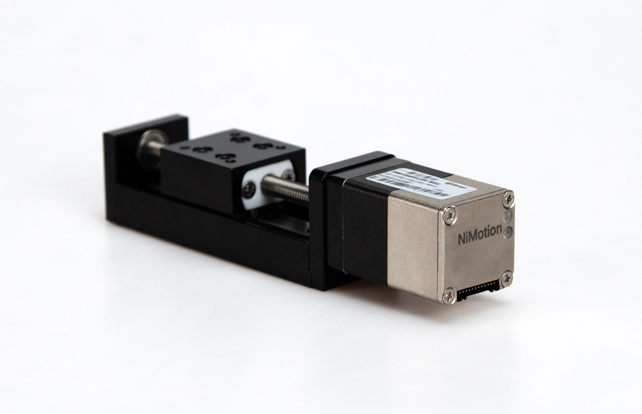

NMWX-28一体化微型滑台 | ||
| 一体化微型滑台是一款高性价比的丝杆直线模组，有效行程≤250mm。搭配一体化丝杆电机，无需连轴器，模组更小巧，节省空间，结构更牢固。 | |
特点 ● 总线控制、接线方便 ● 多种控制模式、故障报警功能 ● 集丝杆+电机+编码器+驱动器于一体 | ||

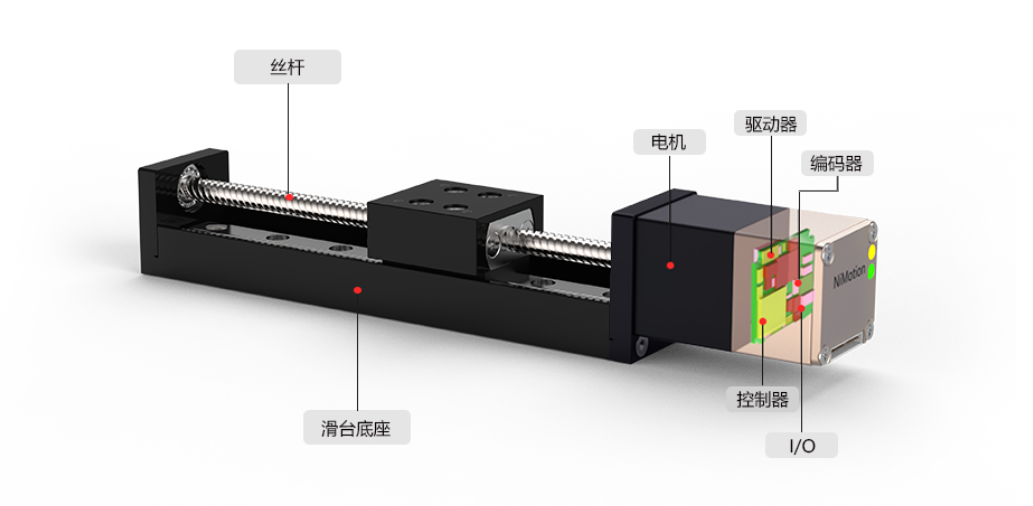

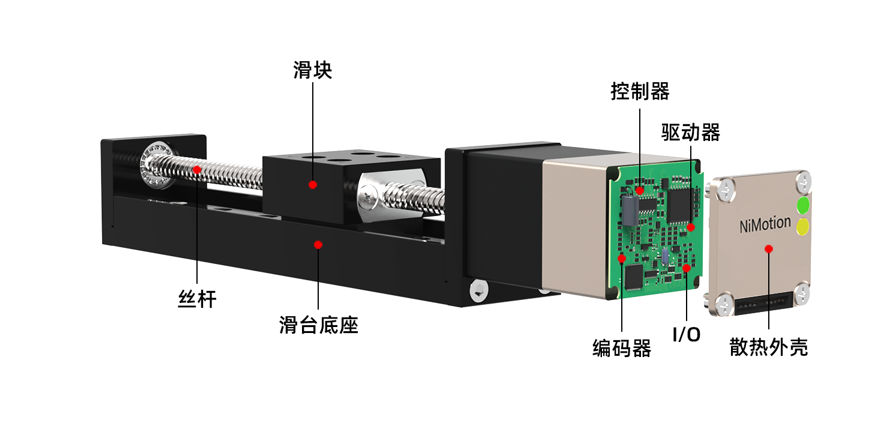

| 结构示意图 | |
| ||
 | 技术规格 | |||||||||
| 型号 | 有效行程(mm) | 总长(mm) | 总高(mm) | 额定电压 | 额定电流 | 丝杆直径(mm) | 重复定位精度(mm) | 最大速度(mm/s) | 最大水平/垂直负载(Kg) | |
NMWX-2834-L15 | 15 | 108 | 35 | 24 | 1.0 | 6 | ±0.1 | 10 | 5/1 | |
| NMWX-2834-L30 | 30 | 123 | ||||||||
NMWX-2834-L50 | 50 | 143 | ||||||||
| NMWX-2834-L100 | 100 | 193 | ||||||||
NMWX-2834-L150 | 150 | 243 | ||||||||
| NMWX-2834-L200 | 200 | 293 | ||||||||
NMWX-2834-L250 | 250 | 343 | ||||||||
| NMWX-2845-L15 | 15 | 120.5 | ||||||||
NMWX-2845-L30 | 30 | 135.5 | ||||||||
| NMWX-2845-L50 | 50 | 155.5 | ||||||||
NMWX-2845-L100 | 100 | 205.5 | ||||||||
| NMWX-2845-L150 | 150 | 255.5 | ||||||||
NMWX-2845-L200 | 200 | 305.5 | ||||||||
| NMWX-2845-L250 | 250 | 355.5 | ||||||||
| ※注：丝杆导程：1mm；通信方式：CANopen/RS485 | ||||||||||
| 技术参数 | |
电压范围 | • 12VDC~30VDC | |
| 丝杆精度 | • 线性精度：0.18mm/300mm • 丝杆直线度：0.2mm/300mm • 背隙：0.02mm | |
| 螺母材质 | • POM、PBT、PEEK | |
| 丝杆材质 | • 303不锈钢 | |
DI(数字量输入) | • 数量3个，频率≤200KHz； 支持5V～30V两种电平输入 | |
DO(数字量输出) | • 数量 2 个，最大电流0.5A，最大电压30V，最大脉冲频率1MHz，输出方式：MOS开漏输出、NPN 可配置功能：1.电机运行停止；2.目标达到；3.报警输出 | |
| 驱动方式 | • 采用FOC磁场定向控制技术和SVPWM（空间矢量调制技术） | |
编码器 | • 17位编码器 | |
通信方式 | • CANopen，RS-485通信方式 | |
控制模式 | • CiA402模式：PP、VM、PV、PT、HM、IP、CSP、CSV、CST • NiMotion模式：速度模式、位置模式、转矩模式 | |
故障诊断/复位 | • 过压/欠压/过温/硬件故障/堵转/过载/超速/初始化故障/存储故障/超限检测/原点回归超时/跟踪故障/目标位置溢出故障/曲线规划参数过小等故障 • 报警为自复位，故障为手动复位 | |
| 工作环境 | • 温度0℃~40℃ • 湿度10%RH～85%RH • 海拔高度：＜1000m • 安装环境：无腐蚀性气体、 易燃物、 油雾等， 无强震动 • 安装方式：水平或垂直 | |

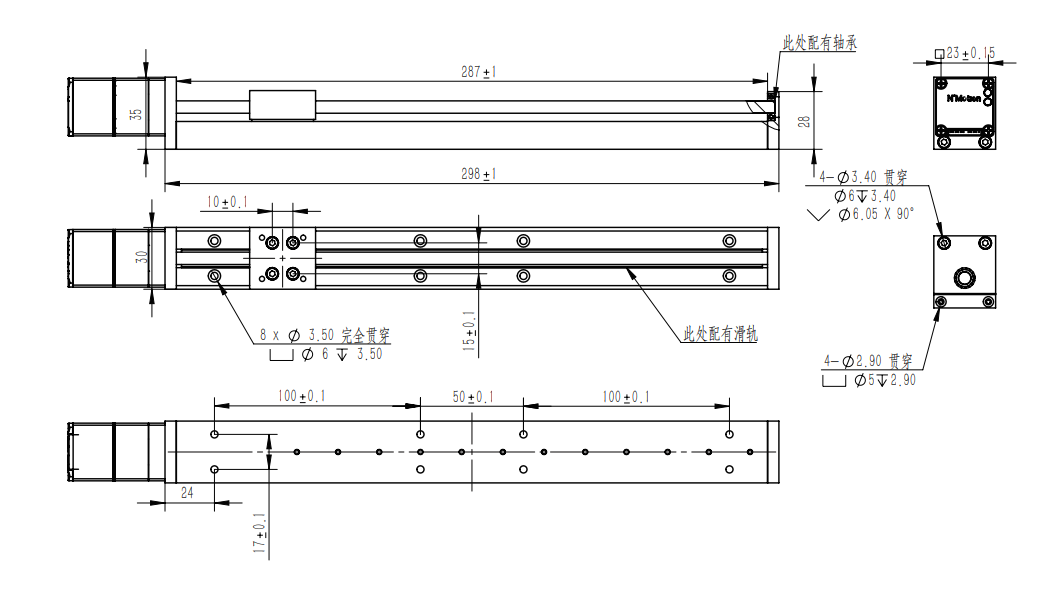

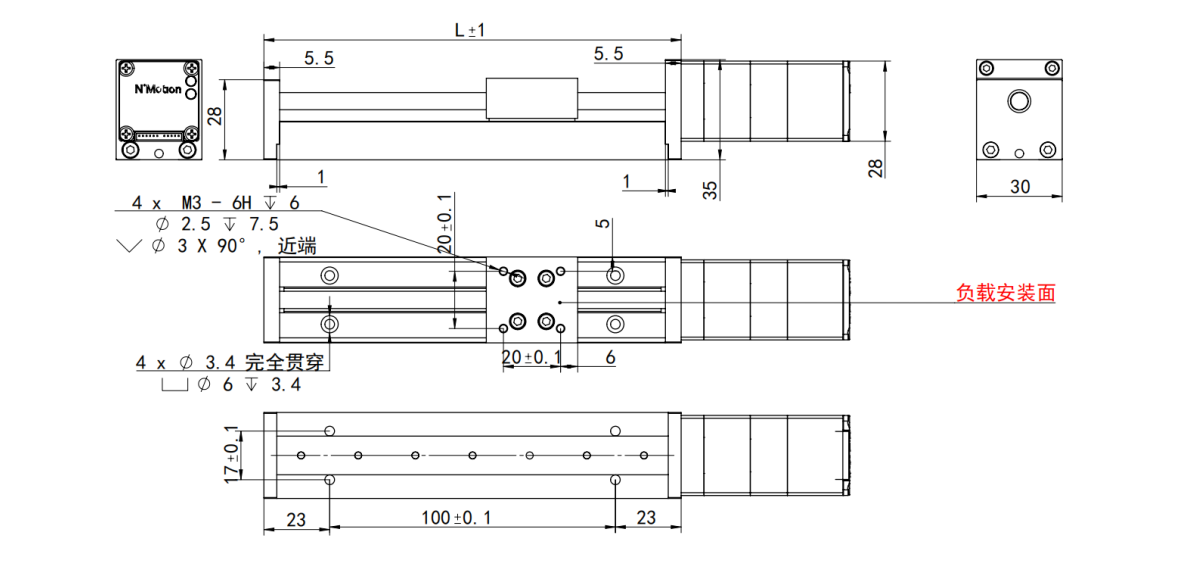

| 外形尺寸 |
|
