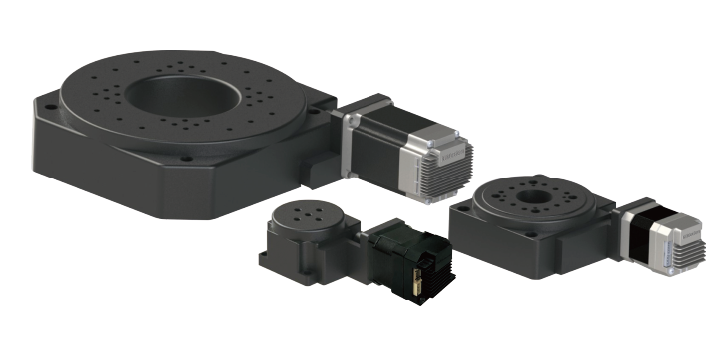

PTU一体化精密转台 | ||
| PTU系列一体化精密转台由精密转台和一体化步进电机级成。采用蜗轮蜗杆传动模式，特殊工艺处理，产品耐磨性高，承载大，精度可靠有保障。同时，总线驱动控制，具备编码器、软限位及原点回归功能，运动平稳，可广泛应用于工业自动化和科学实验等场景。 | |
特点 ● 支持本司STM42/57一体化步进电机 ● 蜗轮蜗杆结构 ● 精度高，激光刻划刻度 ● 总线驱动控制 | ||
 | 规格参数 | ||||||
| 产品型号 | PTU60 | PTU100 | PTU200 | PTU300 | PTU400 | ||
| 产品结构 | 角度范围 | 360° | |||||
| 驱动机构 | 涡轮和蜗杆机构 | ||||||
| 主体材料 | 铝合金/不锈钢 | ||||||
| 重量 | 1.2kg | 1.7kg | 7.9kg | 12.5kg | 22kg | ||
| 台面直径 | Φ60mm | Φ100mm | Φ200mm | Φ300mm | Φ400mm | ||
| 导轨形式 | 轴承 | ||||||
| 传动比 | 90 : 1 | 180 : 1 | 180 : 1 | 180 : 1 | 720 : 1 | ||
| 中心承载 | 30kg | 45kg | 55kg | 65kg | 100kg | ||
| 精度参数 | 分辨率 | 0.002° | 0.001° | 0.01° | 0.01° | 0.01° | |
| 绝对定位精度 | 0.01° | 0.01 | 0.01° | 0.01° | 0.01° | ||
| 偏心 | 5μ | 5μ | 20μ | 5μ | 5μ | ||
| 最大速度 | 50°/sec | 25°/sec | 25°/sec | 25°/sec | 15°/sec | ||
| 端跳精度 | 15μ | 15μ | 15μ | 10μ | 20μ | ||
| 平行度 | 80μ | 80μ | 100μ | 100μ | 120μ | ||
| 重复定位精度 | 0.005° | 0.005° | 0.005° | 0.005° | 0.0035° | ||
| 空回 | 0.005° | 0.005° | 0.005° | 0.005° | 0.005° | ||
| 电机参数 | 电机型号 | STM42-M（优选） | STM57-M（优选） | ||||
| 通信方式 | CANopen/RS485 | ||||||
| I/O | 3个DI，2个DO | 3个DI，1个DO | |||||
| 产品特点 | |
驱动方式 | • 总线驱动 | |
使用 | • 配合精度高，承载大，寿命长 | |
加工工艺 | • 研配蜗轮蜗杆，空回极小 | |
标尺 | • 激光刻划，可相对台面转动 | |
组合 | • 网络控制，形成多维平台 | |
感知功能 | • 具备编码器和限位功能，设定初始零位 | |
外接传感器 | • 可配置5个数字量输入，2个数字量输出 | |

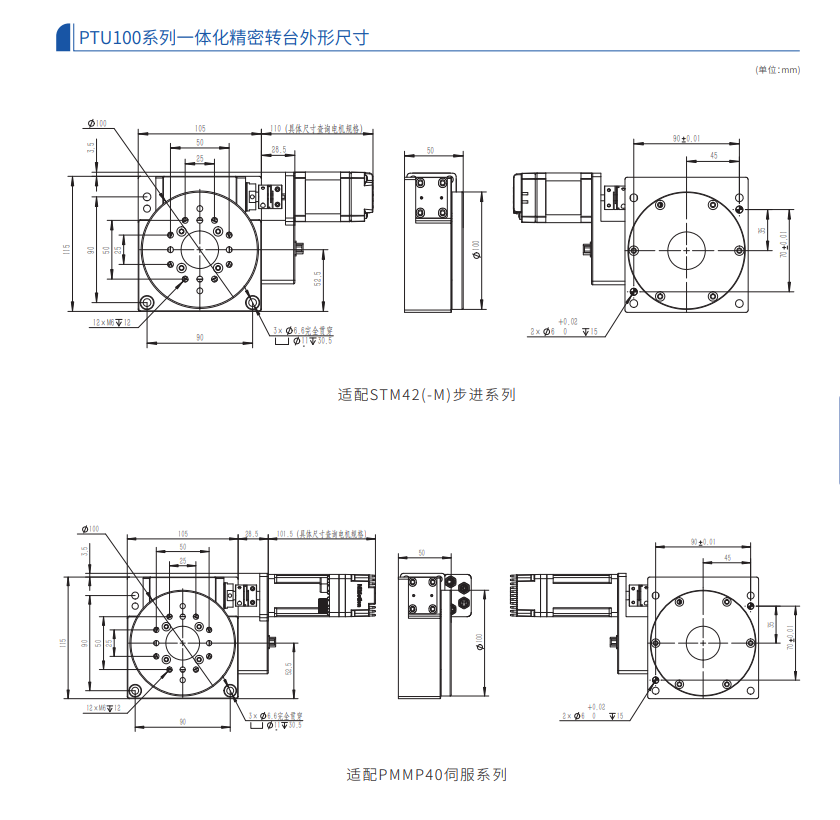

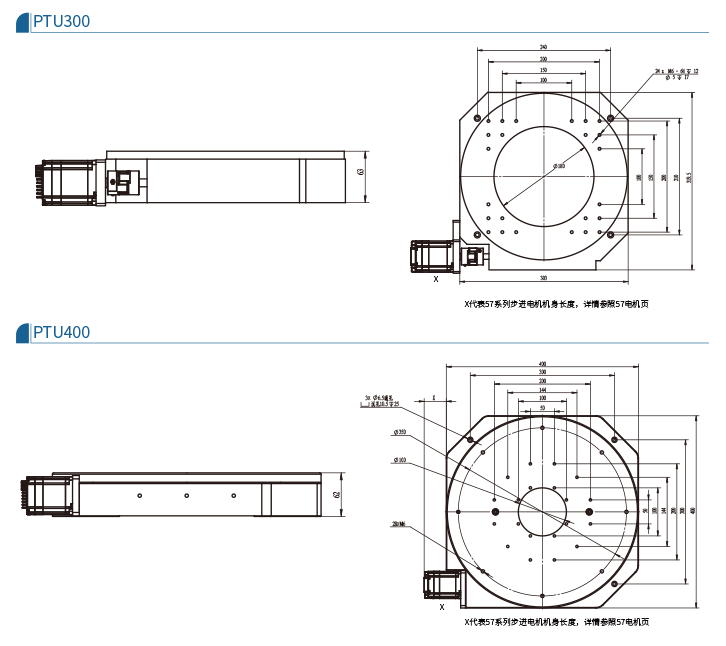

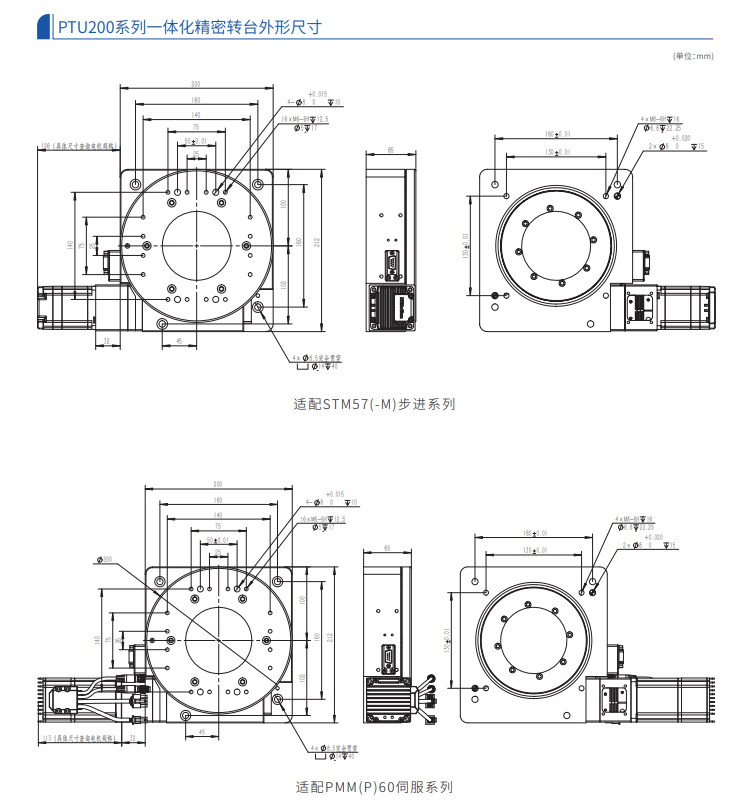

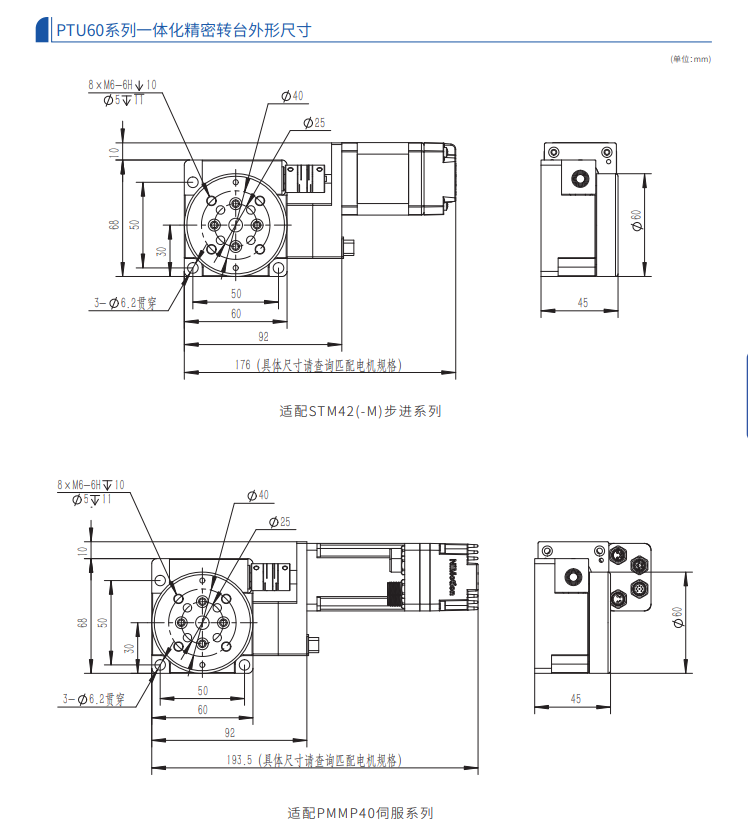

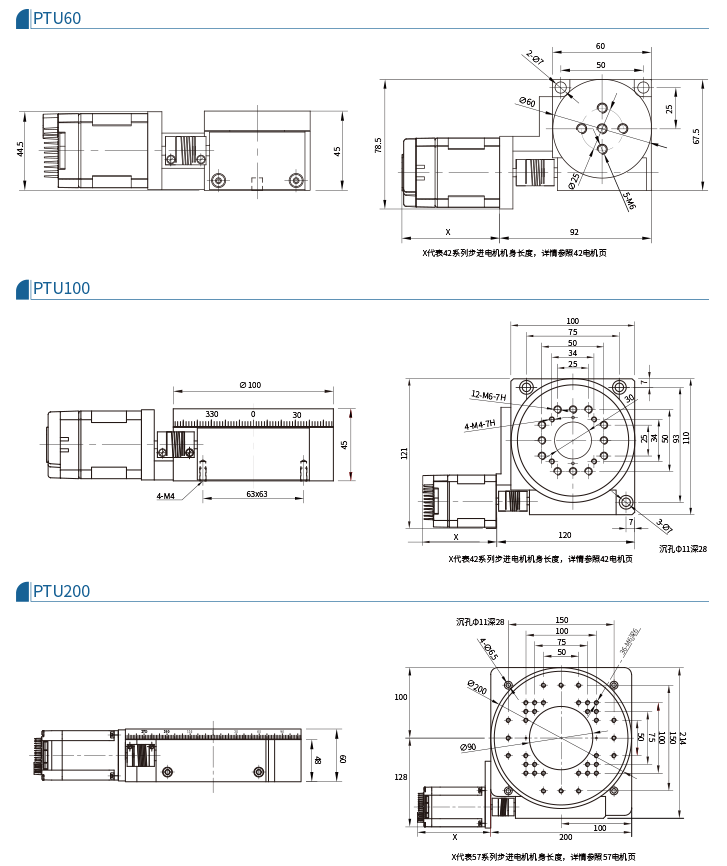

| 外形尺寸 |
|
