在生命科学研究、生物医学检测及材料分析等领域，荧光显微镜凭借其高分辨率和高灵敏度观测能力，已成为实验室及临床工作中不可或缺的关键设备。传统荧光显微镜的载物台多采用手动调节或精度较低的驱动方案，这在高分辨率实时成像及长期活细胞追踪等要求高精度定位及稳定性的场景中面临挑战。一体化步进伺服丝杆电机通过将步进电机、驱动器、编码器、丝杆等集成为一体的设计，在保持步进电机步进精准性的基础上，引入了伺服系统的闭环反馈和力矩控制能力，能有效提升系统微米级（甚至亚微米级）的运动定位精度、响应速度及运行平稳性，成为荧光显微镜等精密观测设备的核心驱动部件首选方案。

一、 设备简介

荧光显微镜主要用于观察经荧光标记的样品，通过激发光激发样品产生荧光信号并进行采集放大，以获取高对比度的微观结构图像。其核心机械部件之一——载物台——负责承载样品并在水平和垂直方向进行精确移动，以便将观察区域移至物镜视野中心，尤其在进行高倍率三维成像及多视野拼接（全片扫描）等应用时对载物台定位的准确性、平稳性和重复精度要求极高。

在显微镜载物台中，一体化步进伺服电机主要用于驱动载物台的X、Y轴（部分高精度型号还包括Z轴调焦运动）运动。通过精确控制电机的步进角度和速度，可以实现载物台微米级甚至纳米级的精确移动。这种高精度的运动控制使得显微镜能够清晰地观察到样本的细微结构，为科研人员和医生提供了更加准确、可靠的观察结果。

对于步进电机的性能，常见于载物台应用的方案可实现数十至数百纳米的定位精度和快速的加速响应，开环模式下也能提供较低的购置和维护成本。若应用环境对精度和动态响应要求更高，带闭环反馈的步进伺服方案或一体化步进伺服丝杆电机可大幅提升运动稳定性，特别适合长时间连续成像任务，有效抑制低速爬行（速度波动）等传统步进平台常有的现象。

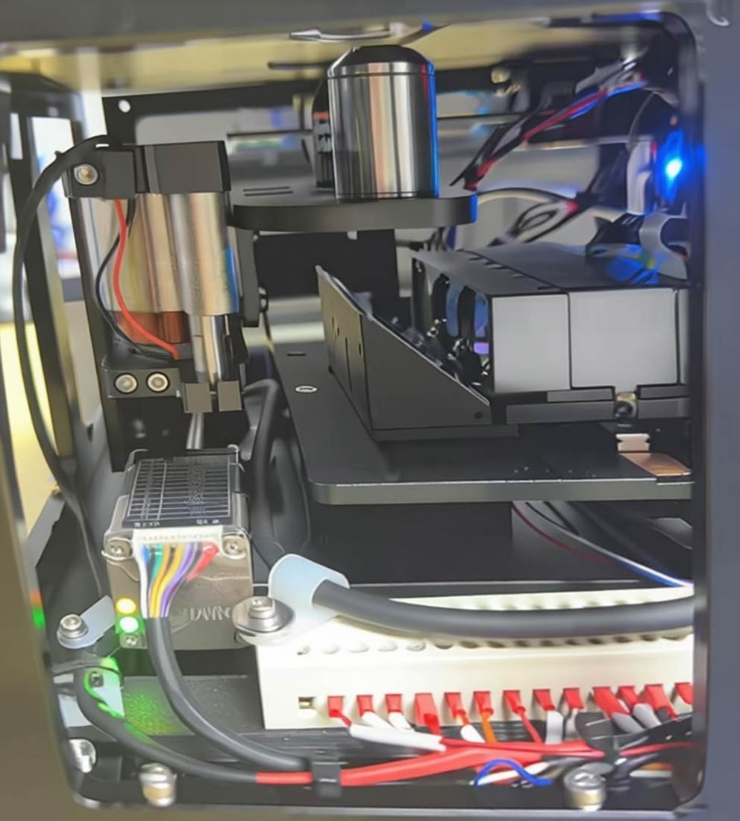

二、 应用方案

• 应用设备名称‌：荧光显微镜

• 产品选用型号‌：

型号一：STM2834B-CANopen-M-1ZB-4.77-1.27-L215-Y-ZJLM

型号二：STM28348-CANopen-M-1ZB-4.77-1.27-L100-Y （由上位机控制）/ 丝杆直连

• 单设备用量‌：4台

• 所用控制模式‌：PP（位置控制模式）

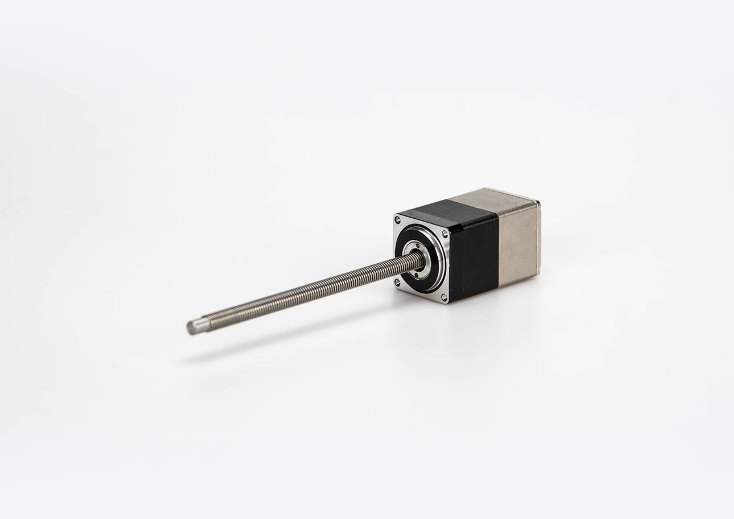

三、 应用产品

四、 问题及解决

1. 遇到的问题‌

问题‌：在设备调试阶段，用户反馈载物台运动时存在移动不均匀现象。即给定相同的0.1mm运动指令，但实际末端运动距离每次并不相同，影响成像定位精度。

2. 分析与解决方案‌

初步分析与确认‌：通过联机调试与数据监控，首先排除了一体化步进伺服电机本身的控制和执行问题。观测到的脉冲指令下发准确，电机实际执行的脉冲数量符合控制器发出的指令。

问题归因‌：进一步排查发现问题根源在于‌设备结构部分的间隙‌。具体可能由丝杆与螺母之间的背隙、联轴器连接处的微小窜动或平台导轨的游隙等因素引起。虽然电机本身实现了精准的步进角度控制，但机械传动链中的间隙在反复正向、反向运动时，会消耗掉部分微小的行程，导致最终负载（即载物台）到达的物理位置与指令存在偏差且具有不确定性。

解决措施‌：

硬件层面‌：重新调校和紧固传动机构，或重新选用更高精度、带预紧设计的传动组件（如预压丝杆、消隙螺母），以减少机械间隙。

软件/控制层面‌：在控制策略上，要求电机在进行精细定位时，始终保持最终逼近目标的方向（单向消除间隙），不进行短距离双向切换；或者在定位精度要求极高的位置，采取多次缓慢逼近并最终以设定的力进行压紧定位的方式。

解决方案确认‌：本案例中，通过优化机械装配工艺和调整控制算法后，设备终端移动距离不一致的问题得到有效解决，电机驱动的精准性在系统层面得到了保障。

五、 总结概要

通过将一体化步进伺服丝杆电机成功应用于荧光显微镜的载物台驱动中，项目取得了显著成果：

• 精确性提升‌：电机自带的闭环控制特性，结合与显微镜控制系统的无缝对接，为设备带来了微米级定位精度和极高的重复定位精度，显著提升了荧光观测结果的准确性。

• 稳定与可靠性增强‌：高度集成的设计减少了连线，降低了潜在的电气故障点，配合电机的自诊断和安全保护功能，保障了设备在科研场景中长时间连续成像的稳定性。

• 调试优化经验‌：项目执行中遇到的问题凸显了在精密系统中，机械结构的精度与控制系统设计同样重要。通过解决机械间隙带来的问题，为未来同类高精度平台的设计与集成积累了宝贵经验。

• 方案适用性广‌：本案例中的一体化步进伺服丝杆电机方案，以其出色的精度、灵活性、集成度和高响应速度，不仅适用于荧光显微镜，也完全具备扩展到其他需要亚微米级运动精度的显微成像系统、高精度自动化检测设备等领域的潜力。

总之，一体式步进伺服丝杆电机的引入，为高性能荧光显微镜提供了更优的驱动控制方案，是提升精密科学仪器综合性能的一个有效技术路径。其兼顾了高精度、高可靠性与系统设计的简洁化，是现代科研仪器自动化升级中的重要选择之一。

【一体化电机优势】

高集成度提升设备便携性：一体化步进/伺服电机集成了步进(伺服)电机、驱动器、编码器和控制器等功能模块，大大减少了设备的体积和重量。同时，简化系统布线、减少潜在故障点。

灵活性满足多样化需求：一体化步进/伺服电机支持CANopen/Modbus通信，可以根据需要进行灵活的控制和调整，适应不同的工作需求。

高精度定位提升测量精度：一体化步进电机具有较高的定位精度，能够实现移动设备的高精度定位。

多种控制模式：支持 PP、 VM、 PV、 PT、 HM、 IP、 CSP、 CSV、 CST 标准模式；支持NiMotion位置模式、NiMotion速度模式、NiMotion力矩模式。

高速响应提升设备效率：一体化步进/伺服电机具有快速的响应速度，能够快速调整设备的角度和位置。这意味着机器人可以更快速地获取环境信息，提高设备的工作效率和响应能力。

完善的报警功能：一体化步进/伺服电机上电自检诊断，能及时发现硬件故障，避免影响系统运行搭载多种安全保护功能， 通过 LED 闪烁警报，直观显示电机当前状态，同时具备过压/欠压、过热、过流、堵转报警等保护功能。
