在精准医疗设备领域，造影剂注射设备的性能直接关系到医学影像诊断的准确性与患者的安全。传统注射设备在注射精度、运行稳定性和响应速度上面临挑战，尤其是在高压力、低流量的造影剂注射场景中，对驱动系统的定位精度和动态性能提出了极高要求。一体化微型滑台模组及一体式步进伺服电机凭借其高集成度、高精度与智能化控制能力，成为提升此类设备核心性能的理想选择。本文以造影高注设备项目为例，详细阐述一体化微型滑台模组和一体式步进伺服电机在该领域的具体应用与价值体现。
一、设备简介

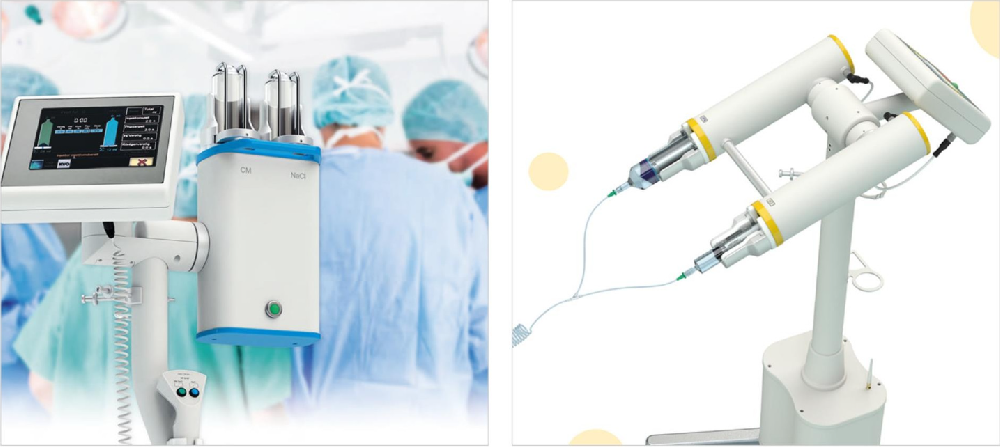

造影高注设备是用于在CT、DSA等医学影像检查中，向患者体内精准、稳定、可控地注入造影剂的关键设备。其核心在于驱动系统，该系统需要将电机的旋转运动精确转化为注射推杆的直线运动，以控制造影剂的注射流速、流量和压力。
二、应用方案

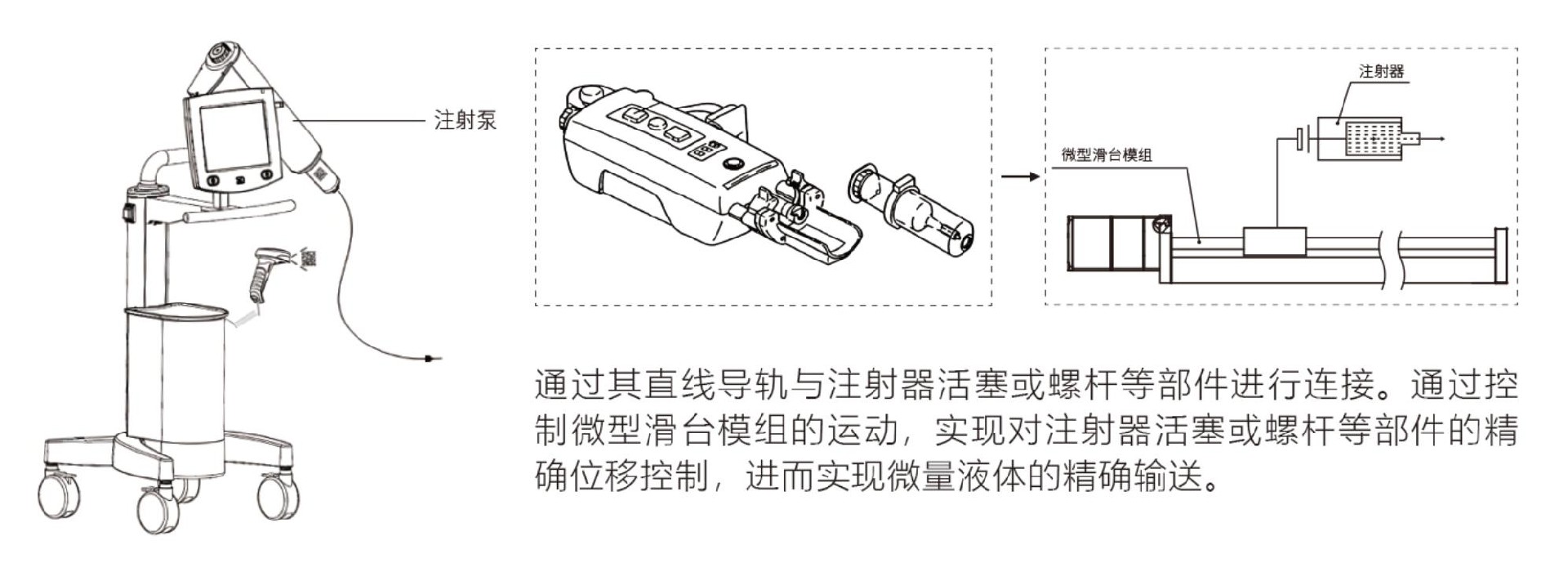

针对智能造影注射系统需求，立迈胜提出了基于一体化微型滑台模组和一体化步进伺服电机的注射模块解决方案。该方案以一体化微型滑台模组为核心，将微型滑台模组安装在泵体上，通过其直线导轨与注射器活塞或螺杆等部件进行连接，控制微型滑台模组的运动，实现对注射器活塞或螺杆等部件的精确位移控制，进而实现微量液体的精确输送。
产品型号：
用到的功能：
HM（回零模式）、PP（轮廓位置模式） 和CSP（循环同步位置模式）

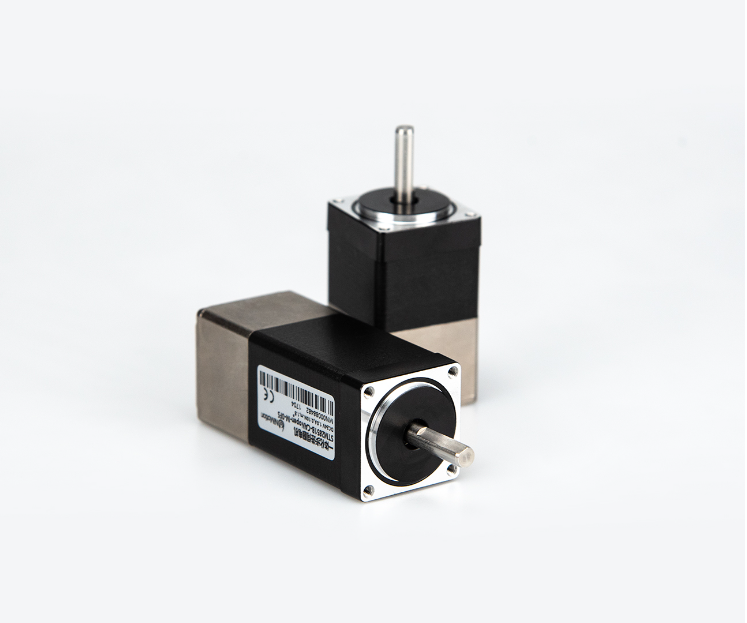

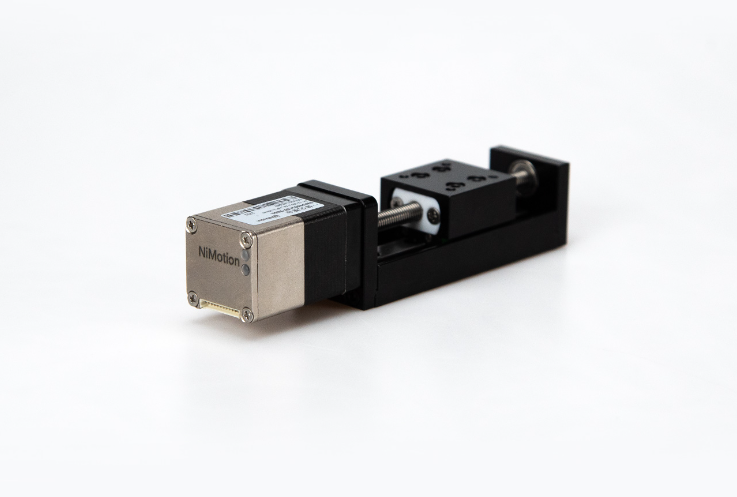

三、应用产品
四、问题及解决
问题：滑台运行过程中的到位抖动与无法精准停止
客户反馈，用于压紧或推送软管的28系列滑台在运行至目标位置时，出现明显抖动现象，且偶尔无法稳定停止在预设位置，影响注射动作的终结精度和稳定性。
问题分析：
1. 负载特性匹配：滑台的工况为压软管，属于一种具有弹性和非线性特性的负载。当滑台接触到软管并开始压缩时，负载的刚性和阻尼特性发生变化，通用PID参数可能无法适应整个运动过程，导致在到位阶段产生超调或振荡。
2. 控制参数优化：标准的位置环增益参数可能对于此类变负载工况过于“激进”，在接近目标位置时容易引发系统谐振。
解决方案：
针对“到位抖动，无法停止”的问题，技术团队实施了精细的PID参数调节。
1. 现场诊断与调试：通过连接调试软件，实时观察滑台在压管过程中的位置、速度、电流反馈曲线，确认了在接触点之后系统出现振荡。
2. 参数优化：对电机的位置环PID控制参数进行针对性调整。通过降低比例增益（P）以减少系统的刚性，增加微分增益（D）以抑制速度变化率，并适当调整积分增益（I）以消除静态误差。经过反复测试，最终将运行参数优化设定为 （300/200/2000）（此处数值为示例性PID参数组合）。
3. 效果验证：参数调整后，滑台在压管工况下的运动曲线变得平滑，到达目标位置时能够快速、平稳地停止，抖动现象完全消除，确保了注射动作末端的高度稳定性。
五、总结
本次应用案例成功展示了一体化微型滑台模组及一体式步进伺服电机在高精度医疗注射设备中的强大适配性和价值，通过合理的结构设计和控制策略设计，可以实现微量液体的精确输送和控制，为生物医学、药物研发和精密制造等领域的发展提供有力支持。
随着医疗设备向更智能化、自动化方向发展，一体式产品在微量注射泵、自动化配药机器人等更多场景中拥有广阔的拓展空间，将持续助力提升医疗设备的整体技术水平与可靠性。
【一体化电机优势】
高集成度提升设备便携性：一体化步进/伺服电机集成了步进(伺服)电机、驱动器、编码器和控制器等功能模块，大大减少了设备的体积和重量。同时，简化系统布线、减少潜在故障点。
灵活性满足多样化需求：一体化步进/伺服电机支持CANopen/Modbus通信，可以根据需要进行灵活的控制和调整，适应不同的工作需求。
高精度定位提升测量精度：一体化步进电机具有较高的定位精度，能够实现移动设备的高精度定位。
多种控制模式：支持 PP、 VM、 PV、 PT、 HM、 IP、 CSP、 CSV、 CST 标准模式；支持NiMotion位置模式、NiMotion速度模式、NiMotion力矩模式。
高速响应提升设备效率：一体化步进/伺服电机具有快速的响应速度，能够快速调整设备的角度和位置。这意味着机器人可以更快速地获取环境信息，提高设备的工作效率和响应能力。
完善的报警功能：一体化步进/伺服电机上电自检诊断，能及时发现硬件故障，避免影响系统运行搭载多种安全保护功能， 通过 LED 闪烁警报，直观显示电机当前状态，同时具备过压/欠压、过热、过流、堵转报警等保护功能。
